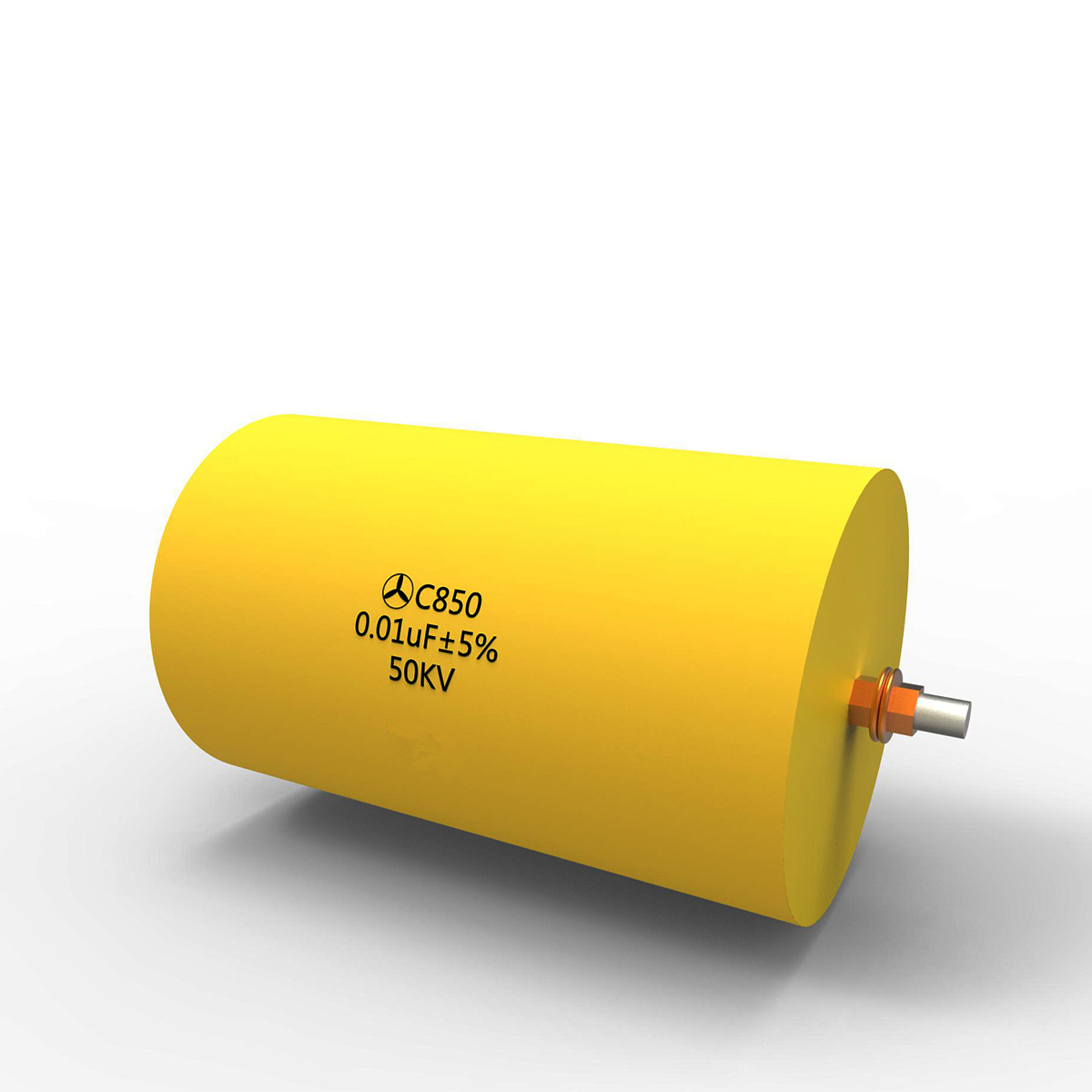

C850型筒形高压复合介质电容器

C850型筒形高压复合介质电容器

免费取样
完整目录

分类： SKU： C850

描述

产品特性

产品特性



纸膜复合介质，铝箔作电极

采用耐高温绝缘外壳，密封结构

耐电压高，电感量小

适用于医疗设备等高压电路

技术要求

使用环境温度 -55℃~+85℃
电容量偏差等级 ±5（J）,±10%（K）
试验电压 ≤50KV为1.5被额定电压

＞50KV为1.2倍额定电压


项目

参数







 电容量变化≤% 绝缘电阻≥MΩ 损耗角正切≤
正常气候条件 / 10000 0.01
稳态湿热：

40℃，90%-95%，RH；240h

 ±5 正常气候条件下的50% 0.015
耐久性：

+85℃；1.2UR，240h

 ±10 正常气候条件下的50% /

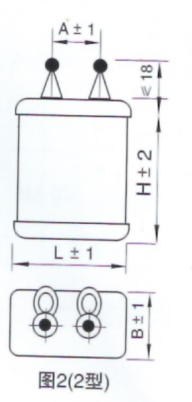

外形尺寸

额定电压（KV） 50 80 100
CN(µF) L D L1 d L D L1 d L D L1 d
0.0047 135 50 25 M6 150 65 25 M6 200 90 25 M8
0.0068 150 65 25 M6 150 90 25 M8 200 90 25 M8
0.01 150 65 25 M6 200 90 25 M8 200 105 30 M10
0.022 150 90 25 M8 200 105 30 M10 220 105 30 M10
0.033 150 90 25 M8 200 105 30 M10 220 105 30 M12
0.047 200 105 30 M10 200 105 30 M12 250 110 30 M12
0.1 200 105 30 M10 220 105 30 M12 695 135
0.25 250 110 30 M12 695 135
