CBB61型交流电动机用金属化聚丙烯膜介质电容器（引线式）
交流电动机电容器 / 聚丙烯膜电容器

CBB61型交流电动机用金属化聚丙烯膜介质电容器（引线式）

特性和应用

金属化聚丙烯薄膜卷绕而成

采用阻燃塑壳树脂灌封，单向引出

有自愈特性，电性能好，损耗小，交流特性好

主要用途

适用于50Hz/60Hz交流电源供电的单向电动机做起动和运转用

联系样品下载选型手册

技术要求

执行标准 GB/T3667.1、UL810、EN60252-1
环境温度 -40℃~+105℃
额定电压 110VAC~600VAC (50/60Hz)
容量范围 0.1μF～80μF
容量偏差 ±5%（J）、±10%（K）
损耗角正切 ≤0.002  (100Hz )
试验电压 极间 2*UN (VAC)/60s(CQC、VDE、TUV) ,
1.5*UN (VAC)/60s (UL)
极壳 2*UN+1000（VAC）/ 60s(≥2000VAC)
防护等级 CBB61 :P0 class ; CBB61-P2: P2 class
故障电流 CBB61-P2 : 10,000AFC ( UL 810)

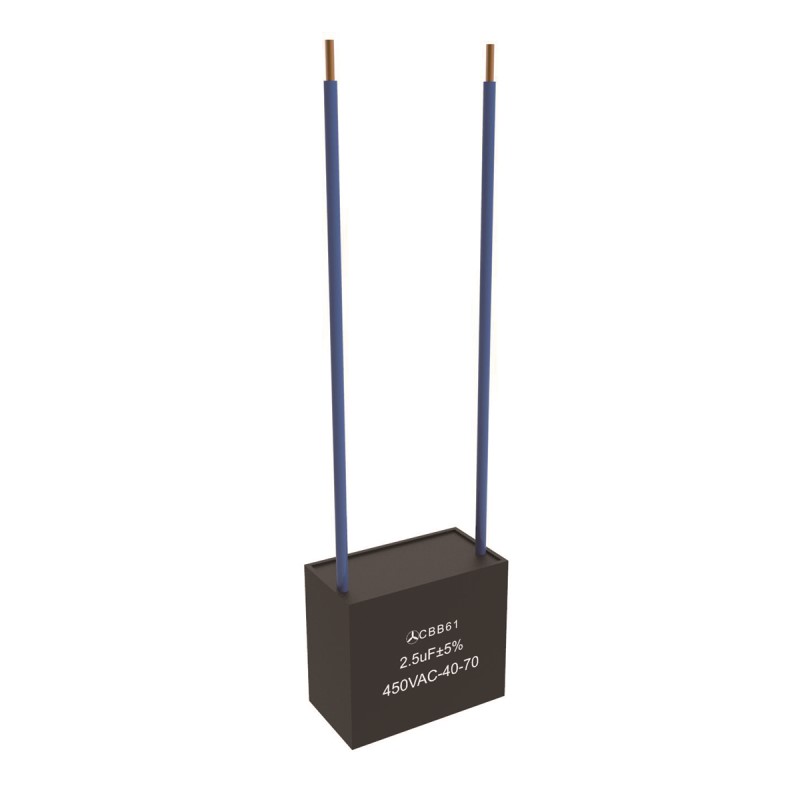

产品外形

产品外形

外形尺寸

250VDC 400VDC 630VDC
CN (μF) W H T P W H T P W H T P
0.01 13 9 4 10 13 9 4 10 13 9 4 10
0.012 13 9 4 10 13 9 4 10 13 9 4 10
0.015 13 9 4 10 13 9 4 10 13 9 4 10
0.018 13 9 4 10 13 9 4 10 13 9 4 10
0.022 13 11 5 10 13 11 5 10 13 11 5 10
0.027 13 11 5 10 13 11 5 10 13 11 5 10
0.033 13 11 5 10 13 11 5 10 13 11 5 10
0.039 13 12 6 10 13 12 6 10 13 12 6 10
0.047 13 12 6 10 13 12 6 10 13 12 6 10
0.056 13 12 6 10 13 12 6 10 13 12 6 10
0.068 13 12 6 10 13 12 6 10 13 12 6 10
0.082 18 12 6 15 18 12 6 15 18 12 6 15
0.1 18 12 6 15 18 12 6 15 18 12 6 15
0.12 18 13.5 7.5 15 18 13.5 7.5 15 18 13.5 7.5 15
0.15 18 13.5 7.5 15 18 13.5 7.5 15 18 13.5 7.5 15
0.22 18 13.5 7.5 15 18 13.5 7.5 15 18 13.5 7.5 15
0.27 18 16 10 15 18 16 10 15 18 16 10 15
0.33 18 19 11 15 18 19 11 15 18 19 11 15
0.39 26.5 17 8.5 22.5 26.5 17 8.5 22.5 26.5 17 8.5 22.5
0.47 26.5 18.5 10 22.5 26.5 18.5 10 22.5 26.5 18.5 10 22.5
0.56 26.5 18.5 10 22.5 26.5 18.5 10 22.5 26.5 18.5 10 22.5
0.68 32 20 11 27.5 32 20 11 27.5 32 20 11 27.5
0.82 32 20 11 27.5 32 20 11 27.5 32 20 11 27.5
1 32 22 13 27.5 32 22 13 27.5 32 22 13 27.5
1.5 32 22 13 27.5 32 22 13 27.5
2.2 32 28 14 27.5 32 28 14 27.5
3.3 32 33 18 27.5 32 33 18 27.5
4.7 32 37 22 27.5 32 37 22 27.5
