描述
产品特性
口 金属化聚碳酸酯薄膜卷绕而成。
口 阻燃塑壳树脂灌封,单向引出。
口 损耗小、电容量稳定、温度系数小。
口 87年荣获优质军工产品奖。
主要用途
口 能稳定地工作在精密仪器、仪表的逻辑控制电路、积分电路、移相等场合。
使用环境温度 | -40 ~ +150℃ | ||
电容量偏差等级 | ±1%. ±2%. ±5% | ||
试验电压 | 1.5倍额定电压 | ||
项目参数 | 电容量变化 | 绝缘电阻 | 损耗角正切 |
≤% | ≥ | ≤ | |
正常气候条件下 | 30000MΩ | 0.003 | |
稳态湿热 | ±5 | 15000MΩ | 0.008 |
+40℃;90~95%RH;240h | |||
耐久性 | ±5 | 15000MΩ | 0.008 |
额定电压(VDC) | 100 | 200 | ||||||

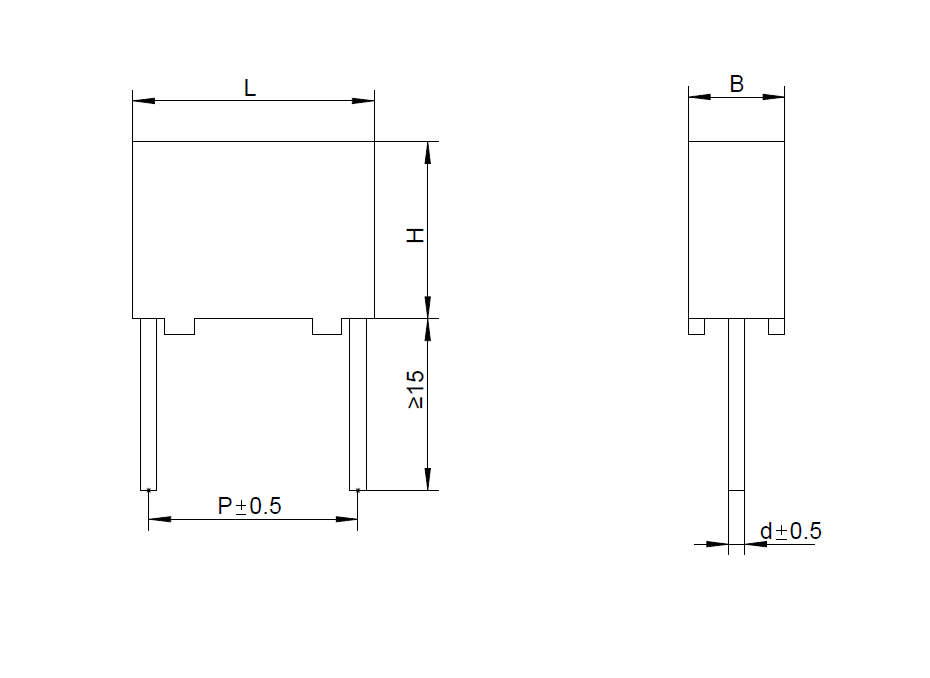

CN(µF) | L | H | B | D | L | H | B | D |
0.47 | 12.5 | 11 | 5 | 10 | 17.5 | 11 | 7 | 15 |
0.068 | 12.5 | 11 | 5 | 10 | 17.5 | 11 | 7 | 15 |
0.1 | 17.5 | 11 | 7 | 15 | 17.5 | 13.5 | 7 | 15 |
0.15 | 17.5 | 11 | 7 | 15 | 17.5 | 15 | 8.5 | 15 |
0.22 | 17.5 | 13.5 | 7 | 15 | 17.5 | 15 | 8.5 | 15 |
