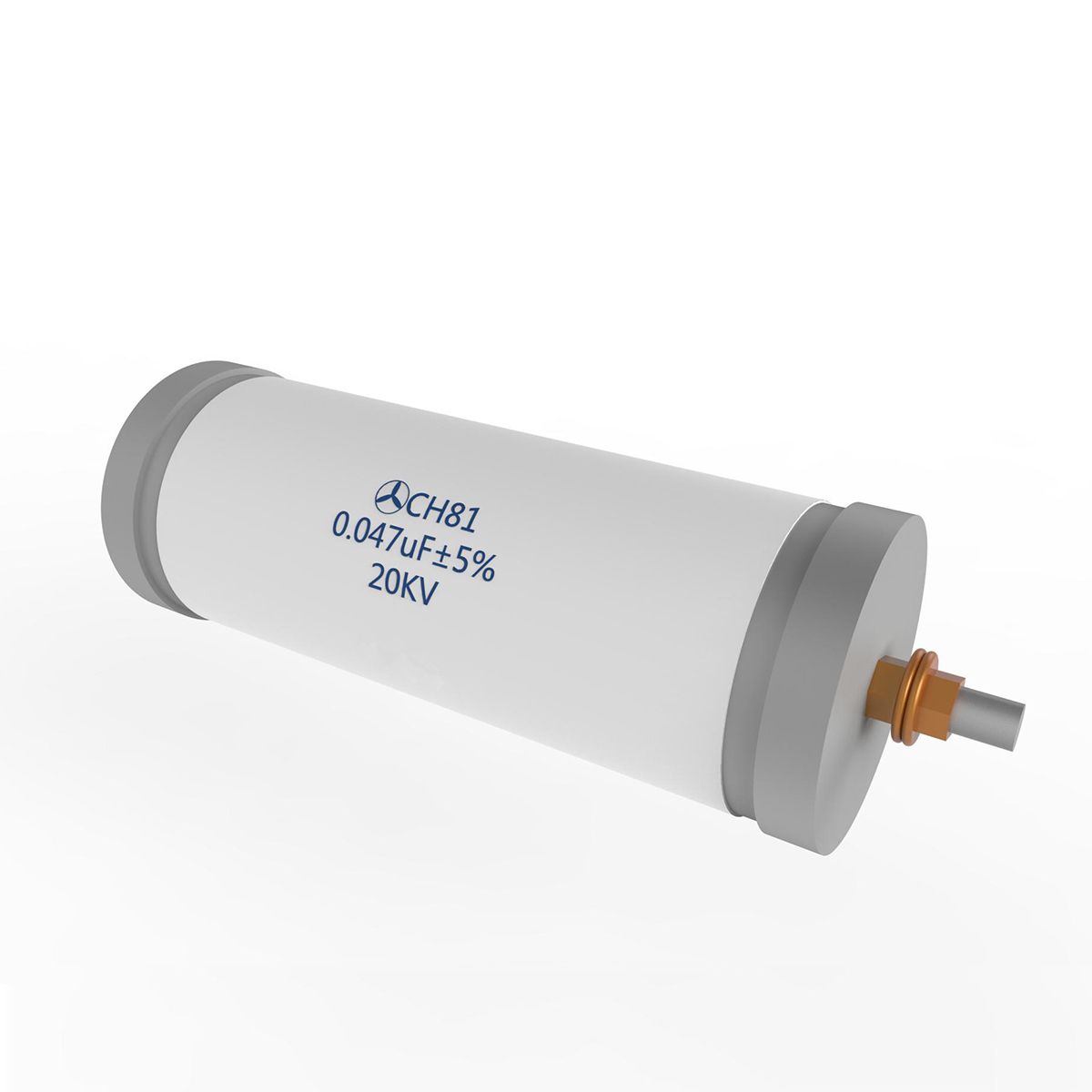

描述
产品特性
纸膜复合介质，铝箔做电极
采用瓷管外壳，密封结构，轴向引出
高电压，防潮性能好
还用于直流和脉动电路中
| 使用环境温度 | -55℃~+85℃ | ||
| 电容量偏差等级 | ±5（J）,±10%（K）,±20%（M） | ||
| 试验电压 | 1.5倍额定电压 | ||
|
项目 参数
|
电容量变化≤% | 绝缘电阻≥MΩ | 损耗角正切≤ |
| 正常气候条件 | / | CR≤0.1μF；10000MΩ
CR＞0.1μF；2000MΩ |
0.01 |
| 稳态湿热：
40℃，90%-95%，RH；240H |
/ | 正常气候条件下的50%
|
/ |
| 耐久性：
+85℃；240h ≤15KV: 1.2UR ＞15KV：1.1UR |
±10 | 正常气候条件下的50%
|
/ |
| 额定电压（KV） | 2 | 3 | 4 | 6.3 | |||||||||||
| CN（µF) | 外壳编号 | 尺寸（mm） | 外壳编号 | 尺寸（mm） | 外壳编号 | 尺寸（mm） | 外壳编号 | 尺寸（mm） | |||||||
| L1 | d | L1 | d | L1 | d | L1 | d | ||||||||
| 0.01 | — | — | — | 一 | — | — | — | 1 | 12 | 12 | M4 | 一 | — | — | — |
| 0.022 | — | — | — | 1 | 12 | 12 | M4 | 2 | 12 | 12 | M4 | 5 | 12 | 12 | M4 |
| 0.033 | 1 | 12 | M4 | 2 | 12 | 12 | M4 | 4 | 12 | 12 | M4 | 一 | — | — | — |
| 0.047 | 1 | 12 | M4 | 2 | 12 | 12 | M4 | 4 | 12 | 12 | M4 | 7 | 12 | 12 | M4 |
| 0.1 | — | 一 | — | 5 | 12 | 12 | M4 | 6 | 12 | 12 | M4 | 9 | 12 | 12 | M4 |
| 0.22 | 5 | 12 | M4 | 6 | 12 | 12 | M4 | 8 | 12 | 12 | M4 | 11 | 20 | 20 | M6 |
| 0.33 | 7 | 12 | 12 | M4 | 8 | 12 | 12 | M4 | — | — | — | — | |||
| 0.47 | 6 | 8 | 12 | 12 | M4 | 11 | 20 | 20 | M6 | — | 一 | 一 | — | ||
| 1 | 11 | 20 | M6 | — | — | — | — | — | — | — | — | — | — | — | |
| 额定电压（KV） | 8 | 10 | 15 | 20 | 30 | ||||||||||
| CN（µF) | 外壳编号 | 外形尺寸 (mm) | 外壳编号 | 外形尺寸 (mm) | 外壳编号 | 外形尺寸 (mm) | 外壳编号 | 外形尺寸 (mm) | 外壳编号 | 外形尺寸 (mm) | |||||
| L1 | d | L1 | d | L1 | d | L1 | d | L1 | d | ||||||
| 0.01 | – | – | – | 3 | 12 | M4 | 4 | 12 | M4 | 7 | 12 | M4 | 8 | 12 | M4 |
| 0.0022 | 1 | 12 | M4 | 3 | 12 | M4 | 4 | 12 | M4 | 7 | 12 | M4 | 8 | 12 | M4 |
| 0.0033 | 1 | 12 | M4 | 3 | 12 | M4 | 5 | 12 | M4 | 7 | 12 | M4 | 10 | 12 | M4 |
| 0.0047 | 1 | 12 | M4 | 4 | 12 | M4 | 7 | 12 | M4 | 9 | 12 | M4 | 10 | 12 | M4 |
| 0.01 | 4 | 12 | M4 | 6 | 12 | M4 | 8 | 12 | M4 | 10 | 12 | M4 | 11 | 20 | M6 |
| 0.022 | 6 | 12 | M4 | 7 | 12 | M4 | 9 | 12 | M4 | 11 | 20 | M6 | 13 | 20 | M6 |
| 0.033 | 7 | 12 | M4 | 8 | 12 | M4 | 11 | 20 | M6 | 12 | 20 | M6 | — | — | — |
| 0.047 | — | — | — | 8 | 12 | M4 | — | — | — | 13 | 20 | M6 | — | — | — |
| 0.1 | — | — | — | 11 | 20 | M6 | — | — | — | — | — | — | — | — | — |
| 0.22 | 13 | 20 | M6 | – | — | — | — | — | — | — | — | — | — | — | — |

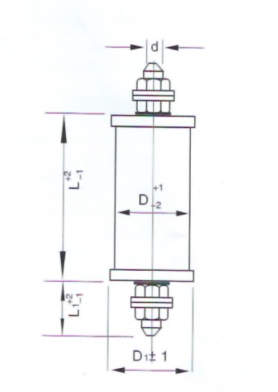

| 外壳编号 | 外形尺寸（mm） | 最大重量 | |||||||||||||
| L | D | D1 | （g） | ||||||||||||
| 1 | 43 | 20 | 22 | 50 | |||||||||||
| 2 | 53 | 20 | 22 | 60 | |||||||||||
| 3 | 68 | 20 | 22 | 75 | |||||||||||
| 4 | 53 | 25 | 28 | 90 | |||||||||||
| 5 | 53 | 36 | 39 | 120 | |||||||||||
| 6 | 68 | 36 | 39 | 140 | |||||||||||
| 7 | 78 | 36 | 39 | 150 | |||||||||||
| 8 | 78 | 40 | 44 | 200 | |||||||||||
| 9 | 103 | 36 | 39 | 170 | |||||||||||
| 10 | 103 | 40 | 44 | 264 | |||||||||||
| 11 | 103 | 48 | 52 | 480 | |||||||||||
| 12 | 103 | 55 | 59 | 650 | |||||||||||
| 13 | 153 | 55 | 59 | 870 | |||||||||||
