描述
产品特性

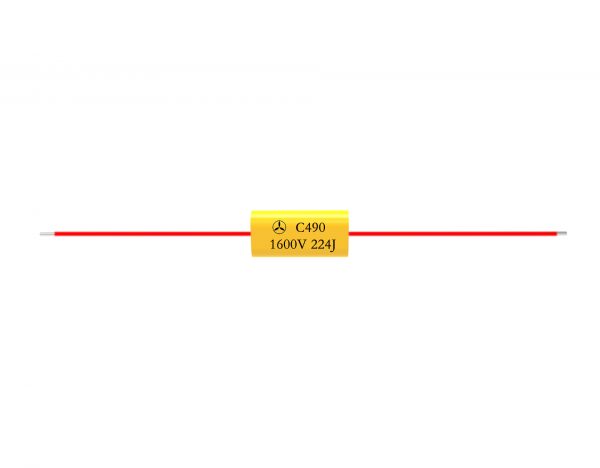

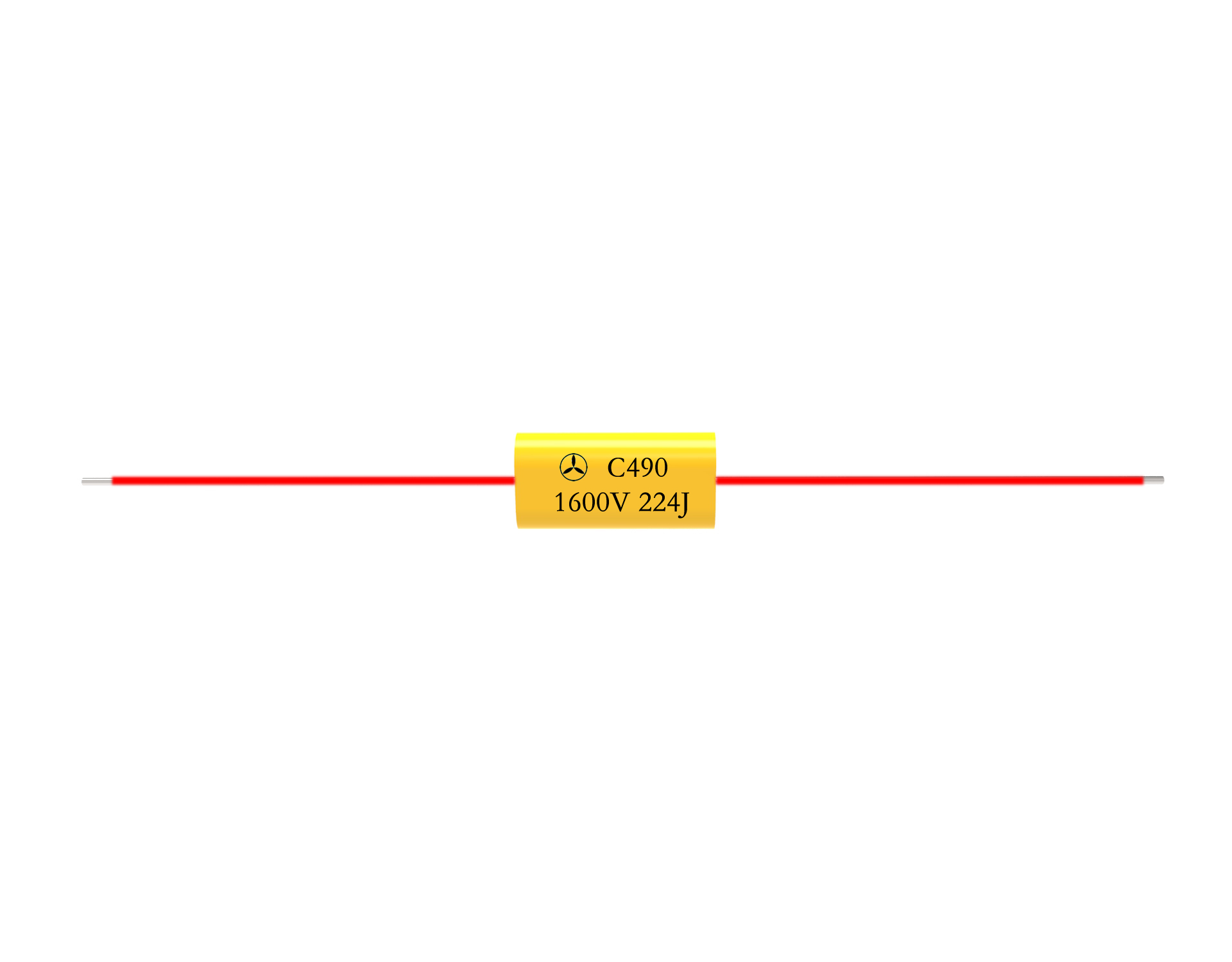

聚丙烯薄膜卷绕而成。
采用绝缘材料包封,轴向引出。
电性能优良、具有自愈特性、耐峰值、电流大、电容量稳定性好、体积小、重量轻、散热效果好。

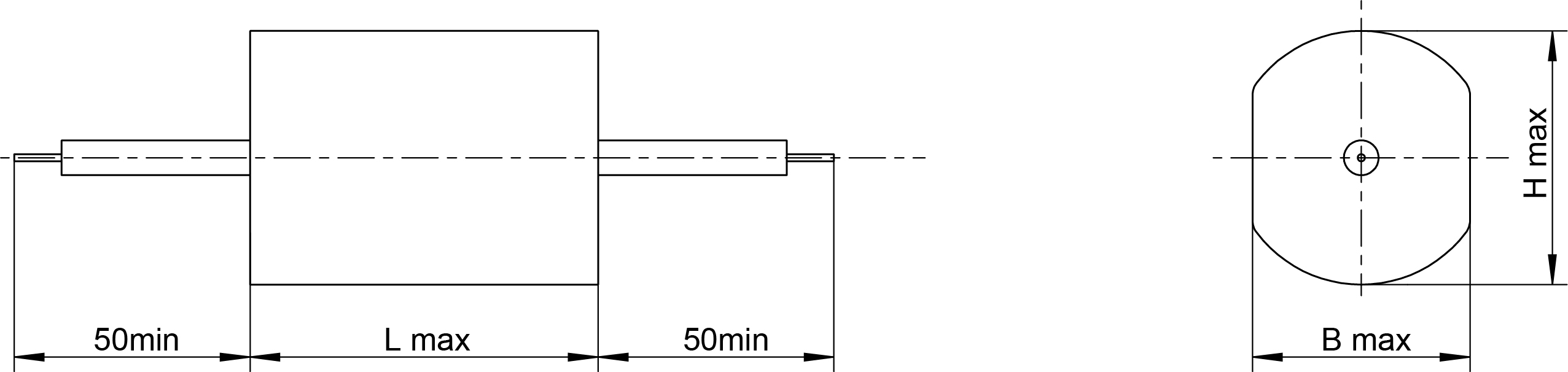

额定电压(VDC) | CN(µF) | 允许电流(A) | 外形尺寸(mm) | 导线截面积(mm2) | |||
峰值电流 | 有效值 | L | B | H | |||
1600 | 0.22 | 65 | 4.5 | 55 | 10.5 | 17.5 | 2 |
1600 | 0.33 | 90 | 6.5 | 55 | 14 | 21 | 2 |
1600 | 0.47 | 90 | 6.5 | 55 | 16.5 | 23 | 2 |
1600 | 0.68 | 90 | 6.5 | 55 | 20 | 27 | 2 |
1600 | 1 | 120 | 100 | 55 | 25 | 32 | 2 |
1600 | 1.5 | 180 | 14.5 | 55 | 33.5 | 38 | 2 |
1600 | 2 | 200 | 20 | 55 | 36 | 43 | 2 |
引用标准 | GB/T 10118 (IEC 60384-13) |
气候类别 | 40/105/21 |
耐电压 | 1.6UR(5s) |
电容量偏差 | J:±5% K:±10% M:±20% |
额定电压 | 1600VDC |
电容量范围 | 0.222μF~2μF |
损耗角正切 | ≤0.0015(20℃,1KHZ) |
绝缘电阻 | R≥30000 MΩ CN≤0.33μF |
RCN≥3000S CN>0.33μF(20℃,100V,1 min) |
